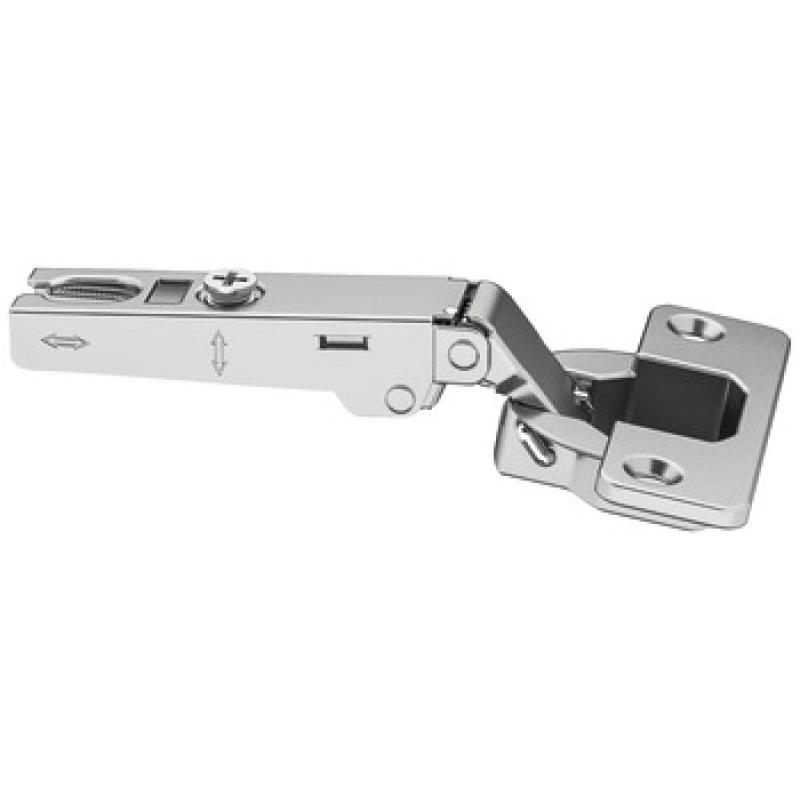

Bản Lề Âm Metalla 310 A 110° Hafele 311.88.530

Bản Lề âm Metalla 310 A 110° Hafele 311.88.530

Bản Lề âm Metalla 310 A 110° Hafele 311.88.530 hàng chính hãng được Hafele Việt Nam nhập khẩu và phân phối chính hãng từ nhà cung cấp.

- Mã Hafele : 311.88.530

- Thương hiệu : Hafele

- Xuất xứ thương hiệu : Đức

- Xuất xứ : Chính hãng

- Bảo hành : Chính hãng

- Giao hàng : Toàn quốc

Thông số kỹ thuật

Có hoặc không có cơ chế đóng giảm chấn tích hợp

- Lĩnh vực ứng dụng:

Cho các ứng dụng tiêu chuẩn

- Phiên bản: Kèm lò xo tự động đóng, Không có cơ chế đóng giảm chấn

- Phiên bản bản lề âm: trùm ngoài

- Phụ kiện cửa để lắp ráp: có khoan lỗ chén

- Vật liệu: Thép

- Màu sắc/lớp hoàn thiện: mạ niken

- Góc mở: 110°

- Chiều sâu khoan chén: 12.00 mm

- Lắp chén bản lề: để bắt vít

- Quy cách khoan: 48/6

- Bộ phận điều chỉnh: Điều chỉnh chiều ngang ±3 mmĐiều chỉnh độ cao ±2 mm (bằng đế lắp đặt)Điều chỉnh chiều sâu ±2 mm

- Lắp đặt:

Cửa trên tủ với hệ thống trượt A

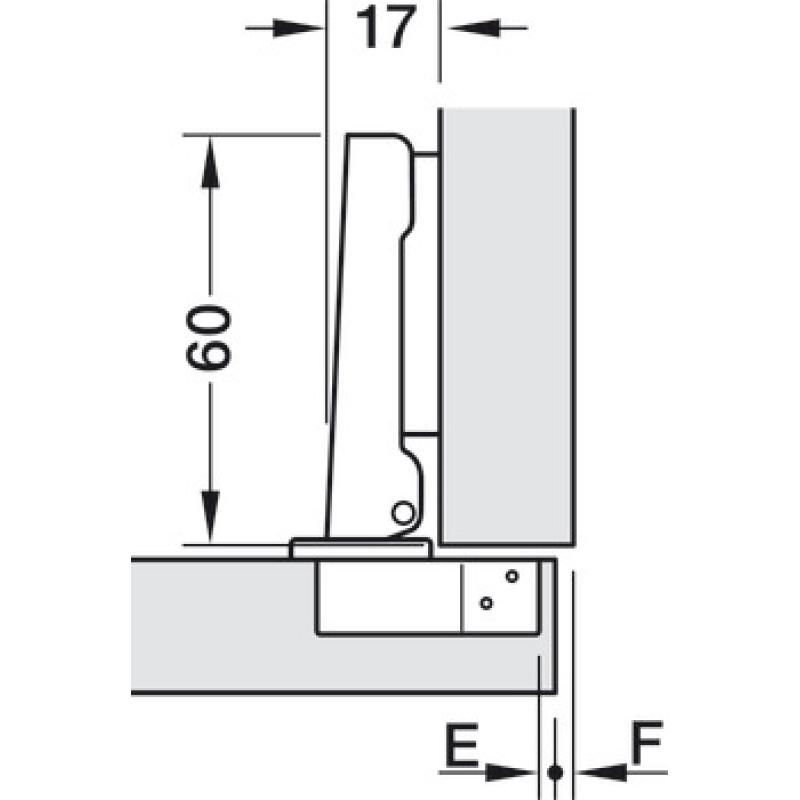

Technical data attributes Khoảng cách tối thiểuĐộ dày cửa mmKhoảng cách đến chén E mm3,04,05,06,07,0150,20,20,20,20,2160,40,40,40,40,4170,60,60,60,50,5180,80,80,80,70,7191,21,11,11,01,0201,61,51,41,31,3212,22,01,81,71,6222,92,62,42,22,0233,73,33,02,92,8244,64,13,83,73,5Khoảng cách tối thiểu FLàm tròn mép cửa làm giảm giá trị thông số được đưa ra.

Lớp phủ cửa mm101112131415161718345670345672345674Khoảng cách đến chén E mmĐộ cao đế bản lề mm

Additional information attributes

Các giá trị của bảng khoảng cách đến chén áp dụng cho vị trí giữa của mặt bên vít điều chỉnh.
